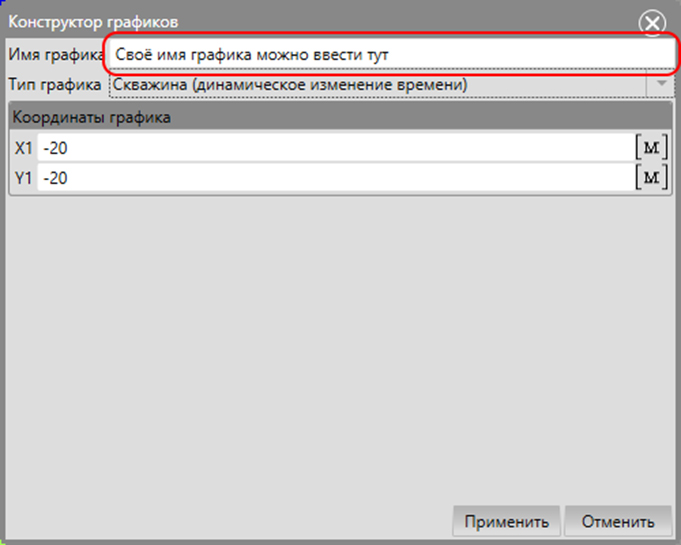

1. Редактирование имени нового графика в «Постпроцессоре»
На вкладке «Постпроцессор» внесены изменения в отображении сечения:
- изменение параметра «Значение фронта промерзания» (количества незамерзшей воды) в свойствах изолинии фронта промерзания теперь оказывает влияние на положение изолинии на графике;
- флаг «Видимость» и «Значение фронта промерзания» теперь сохраняются при переключении итераций:
Конструктор графиков Frost 3D Universal
2. Улучшенное управление изолинией фронта промерзания
На вкладке «Постпроцессор» в окне отображения сечения внесен ряд исправлений, устранены некоторые замечания:
1) изменение «значения фронта промерзания» (количества незамерзшей воды) в свойствах изолинии фронта промерзания теперь оказывает влияние на положение изолинии на графике;

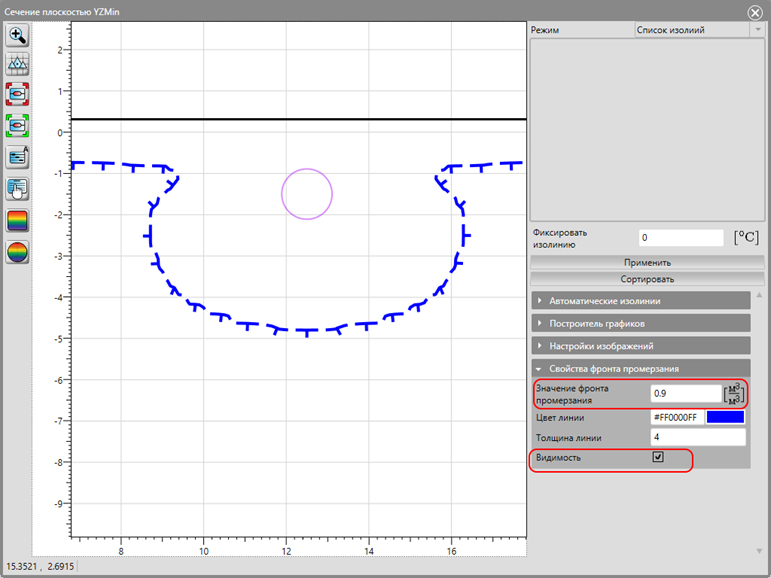

2) флаг видимости и значение фронта промерзания теперь сохраняется при переключении итераций:
Новый вид окна отображения сечения
3. Настройка режима по умолчанию для «Редактора 2D»

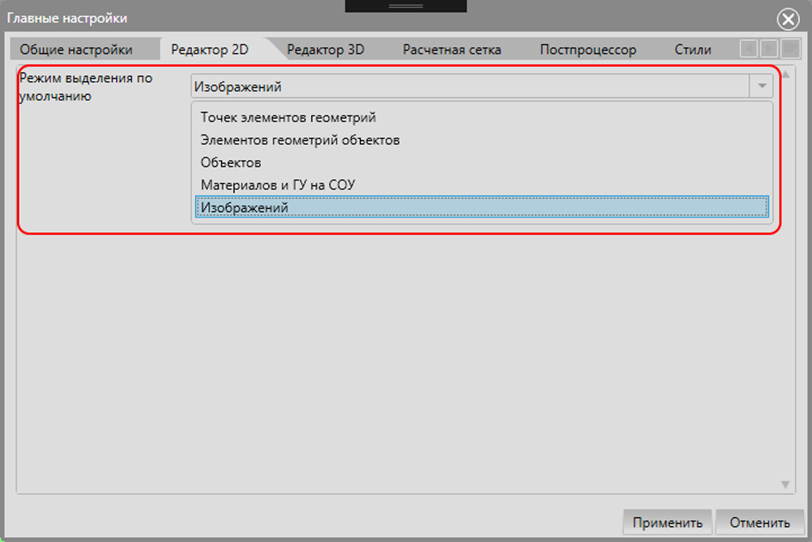

Исправлена настройка «режима выделения по умолчанию» для вкладки «Редактор 2D», которая ранее не действовала должным образом:
Режим выделения по умолчанию для вкладки «Редактор 2D»
4. Изменения/исправления в терминологии

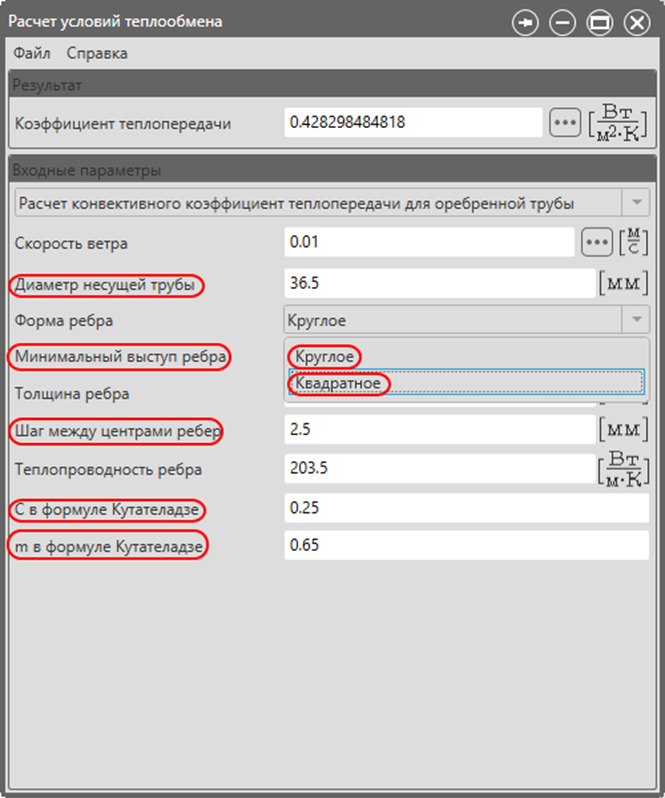

1) Упрощена терминология, касающаяся параметров конденсатора охлаждающих устройств:
| Старый термин | Новый термин |
| «Внутренний диаметр оребренной трубы» | «Диаметр несущей трубы» |
| «Шаг между ребрами» | «Шаг между центрами ребер» |
| Форма ребра «Цилиндрическое ребро» | «Круглое» |
| Форма ребра «Прямое ребро» | «Квадратное» |
| «Длина ребра» | «Минимальный выступ ребра» |
| «Параметр C в выражения для числа Нуссельта» | «С в формуле Кутателадзе» |
| «Параметр m в выражения для числа Нуссельта» | «m в формуле Кутателадзе» |
Обновленная терминология в окне «Расчет условий теплообмена»

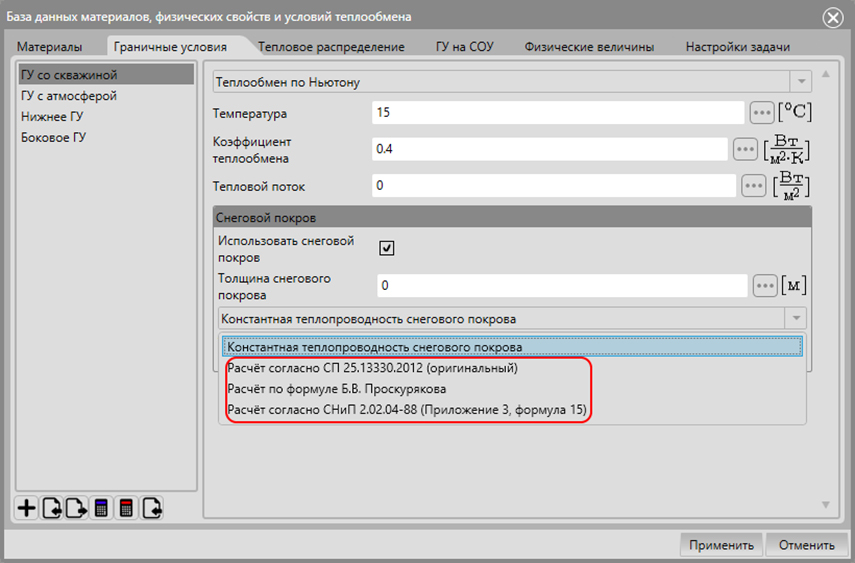

2) Исправлены названия формул, используемых для расчета теплопроводности снега во вкладке «Граничные условия» Базы данных.
Интерфейс базы данных с граничными условиями во Frost 3D Universal
Улучшения работы программы
- Изменено поведение некоторых исполняемых файлов, которое могло вызывать ложную тревогу со стороны антивирусных программ.
- Снижены требования программного комплекса к правам доступа, что позволяет настроить программный комплекс для эксплуатации от имени пользователя, который не обладает правами Администратора. Детальное описание процесса настройки предоставлено в инструкции по установке.
- Для некоммерческой версии Frost 3D Universal снижена частота обновления водяных знаков в целях снижения нагрузки на зрение пользователей.

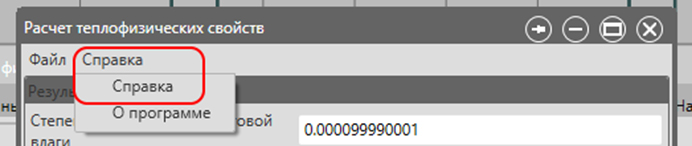

- Восстановлена функция вызова справки во вспомогательном «Калькуляторе теплофизических свойств».
Функция вызова справки во вспомогательном «Калькуляторе теплофизических свойств»
- Исправлена ошибка памяти в Windows 8/8.1/10 возникающая при некоторых операциях с 3D объектами.

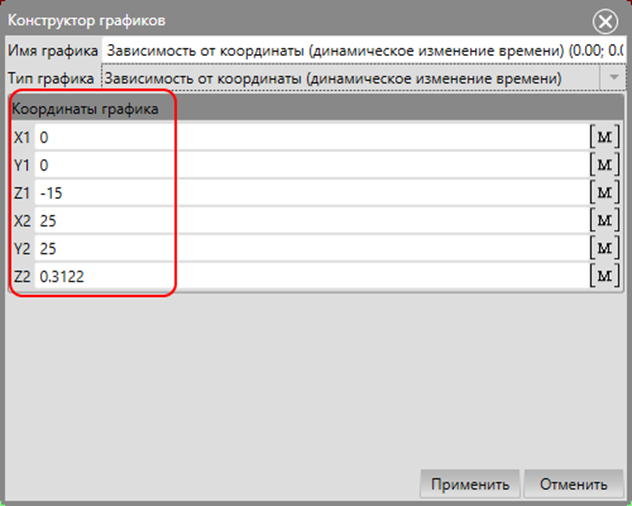

- На вкладке «Постпроцессор» в окне "Конструктор графиков" исправлена ситуация, когда в полях X1, X2, Y1, Y2 нельзя было задать десятичную дробь через запятую. Теперь десятичная дробь задаётся и через запятую, и через точку:
Координаты графика в окне «Конструктор графиков» Frost 3D Universal

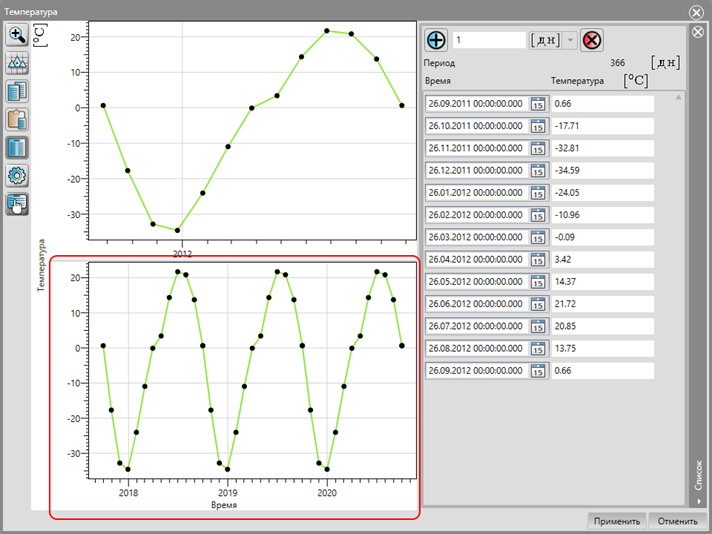

- Обработаны ситуации, когда не отображался график периодической зависимости при выборе опции «Использовать период»:
График периодической зависимости Frost 3D Universal
- Исправлены различные опечатки, уточнены термины.
Изменения в модуле «Калькулятор осадки»
Обращаем внимание, что «Калькулятор осадки» является одним из модулей Frost 3D Universal и некоторые из перечисленных ниже обновлений «Калькулятора осадки» дублируют функционал, который ранее существовал в тепловом модуле программного комплекса Frost 3D Universal, что способствует удобству эксплуатации и освоения программного комплекса.
Изменения в генераторе отчетов

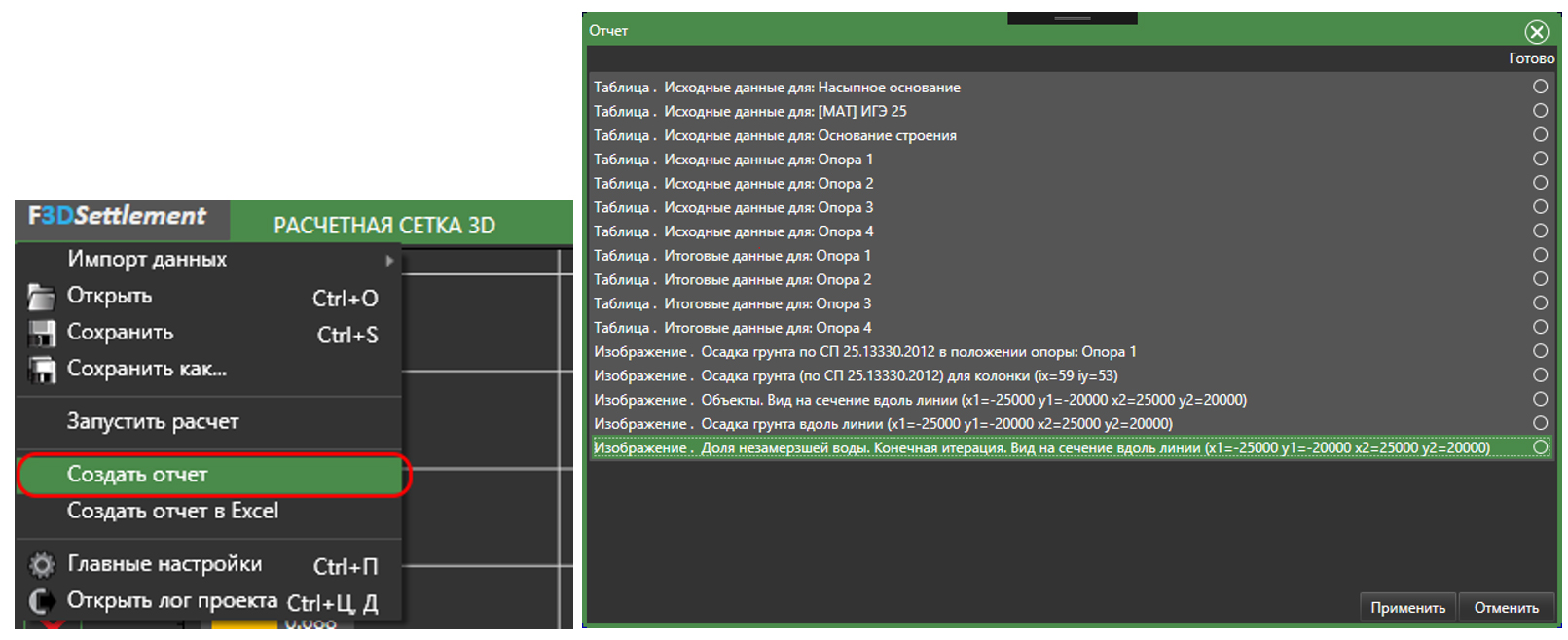

Расширена функциональность генератора отчётов: добавлена возможность генерации отчёта в документе формата MS Word, добавлена возможность добавления изображений с подписями в отчёт.
Расширенные возможности работы с отчетами
Отмена и повтор геометрических преобразований
При применении геометрических преобразований к 3D-объектам (масштабирование, поворот, смещение) теперь можно отменять последние действия (Ctrl + Z) и, при необходимости, применять отмененные действия заново или повторять предыдущее действие (Ctrl + Y).
Быстрое переименование объектов

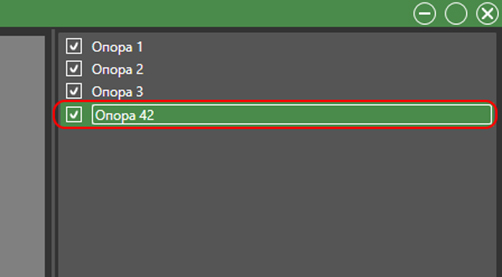

Добавлена возможность быстрого переименования объектов. Для быстрого переименования надо выделить объект на панели выбора объектов и нажать F2:
Быстрое переименование объектов во Frost 3D Universal
Массовое переименование объектов

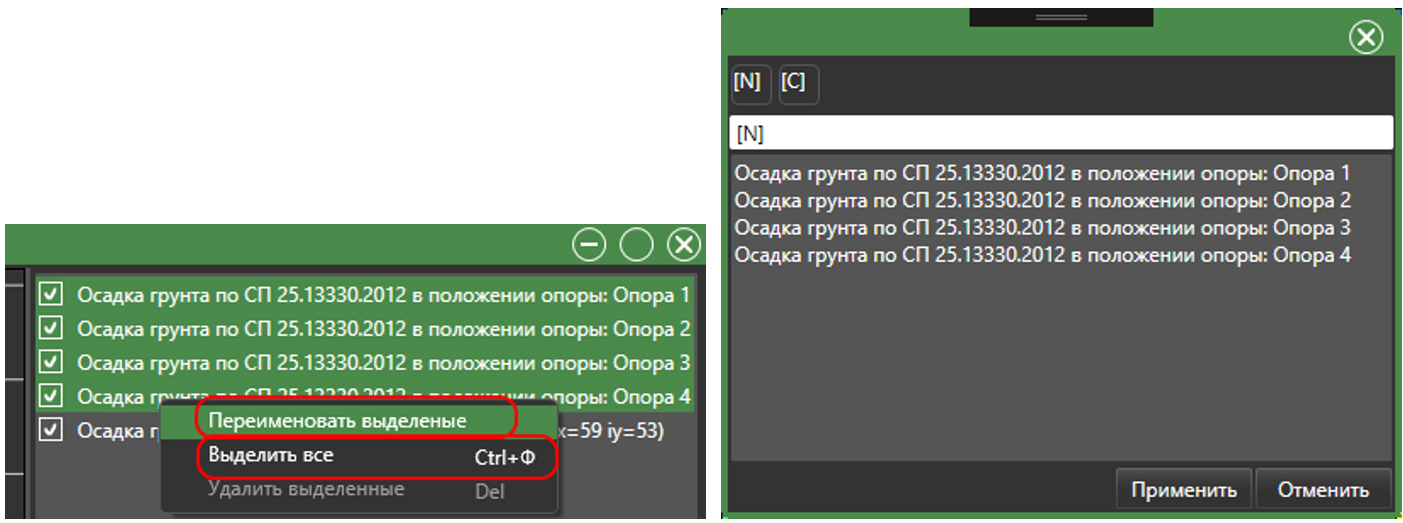

Добавлена возможность массового переименования объектов в 2D-режимах по аналогии с основным модулем Frost 3D Universal (ранее такая функция была доступна только на вкладке «Расчётная сетка 3D». Также добавлен пункт контекстного меню «Выделить всё»:
Массовое переименование объектов во Frost 3D Universal
Настройки и отображение шкал

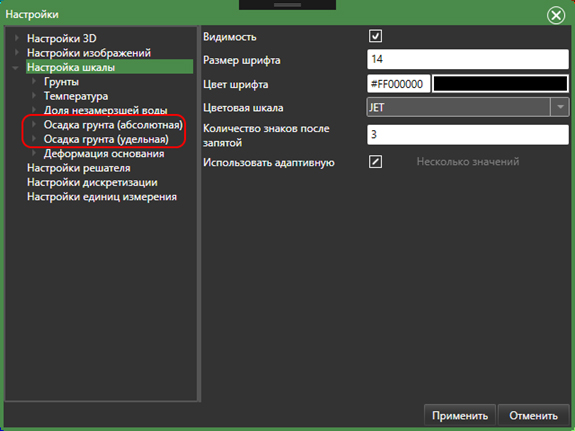

- Настройки шкал для удельной осадки ячеек грунта вынесены в отдельный пункт настроек (ранее на эти шкалы распространялись настройки для шкал абсолютной осадки грунта):
Настройки шкал для удельной осадки ячеек грунта
- При изменении настроек единиц измерения все шкалы теперь перерисовываются динамически, т.е. шкала реагирует на изменение связанной единицы измерения сразу при изменении данной единицы измерения в настройках.
- При изменении настроек шкал для 2D-режимов изображение теперь обновляется динамически, т.е. если, к примеру, изменить палитру шкалы или переключить её режим адаптивности, то изображение на сцене изменится сразу же.
- Появился отдельный узел настроек для управления шкалой деформации основания на виде сбоку:
Прочие улучшения
- Обработаны случаи, когда в режимах отображения какого-либо распределения на вкладке «Расчетная сетка 3D» при вращении сцены левой кнопкой мыши сбрасывалось отображаемое распределение.

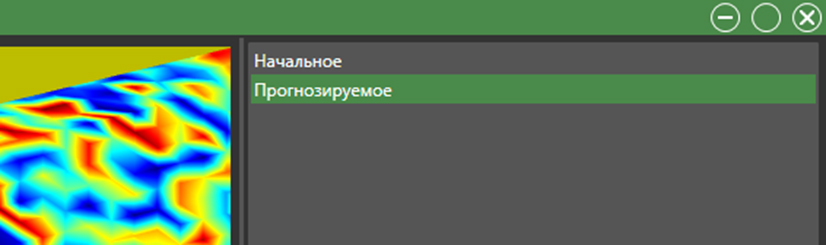

- В режиме редактирования «Температура» на вкладке «Расчетная сетка 3D» добавлено отображение начальной итерации. По умолчанию, при переходе в соответствующий режим редактирования будет отображено поле распределения на конечной итерации (справедливо также и для распределения количества незамерзшей воды):
Отображение начальной итерации в режиме редактирования «Температура» на вкладке «Расчетная сетка 3D»

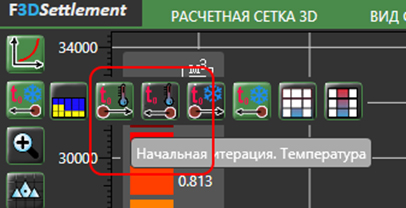

Изменена иконка панели инструментов для режима отображения температуры конечной итерации:
Панель инструментов для режима отображения температуры конечной итерации
- Обработана ситуация, когда в настройках некоторых шкал не учитывались единицы измерения.
- Обработана ситуация, когда при отмене изменений в диалоге настроек на сцене «Расчетная сетка 3D» всегда появлялась шкала деформации основания.
- В 2D-режимах в контекстном меню исправлена индикация активированного режима при смене режима данных.

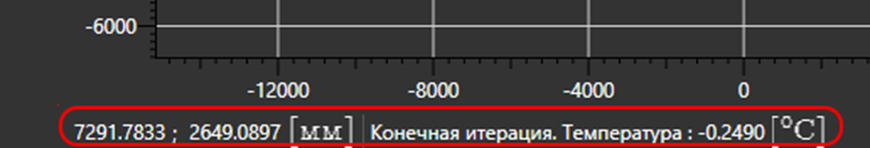

- Строка состояния теперь отображает данные в заданных в настройках единицах измерения, а не только в единицах измерения СИ. То же самое касается подписей на осях:
Строка состояния Frost 3D Universal
- Переработан диалог импорта проектов Frost 3D: при выборе файла проекта начальная папка диалогов выбора файлов итераций устанавливается в папку с файлами постпроцессора данного проекта.

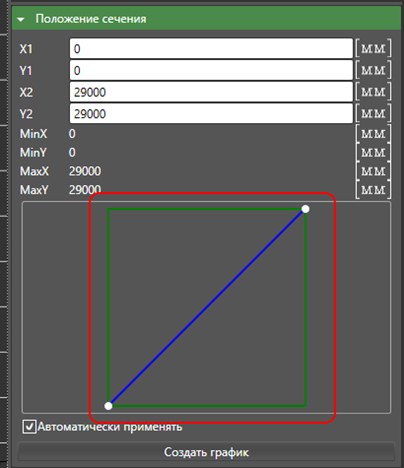

- Улучшена работа элемента управления, позволяющего выбирать отображаемое сечение на виде сбоку:
Положение сечения (вид сбоку)
- Улучшена совместимость со старыми файлами проектов.
- Нажатие кнопки «Отмена» в окне настроек больше не замедляет работу программы.
- Обновлена иконка пункта меню «Добавление опоры» на панели инструментов вкладки «Расчетная сетка 3D».
- Внесены правки в математическую модель — увеличена точность расчётов осадки грунта.
Новая документация к программе Frost 3D Universal

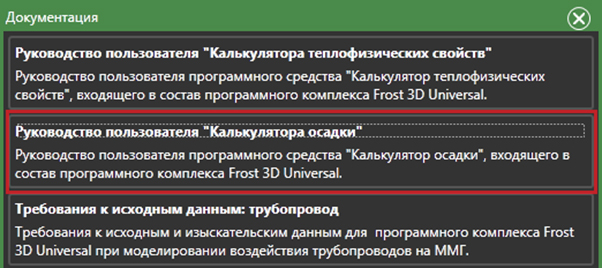

Руководство пользователя «Калькулятора осадки» Frost 3D Universal
Пользовательская документация дополнена руководством для одного из компонент программного комплекса Frost 3D Universal — «Калькулятора осадки». Пользователи смогут получить доступ к списку руководств, вызвав справку нажатием F1.
Новое руководство пользователя Frost 3D Universal

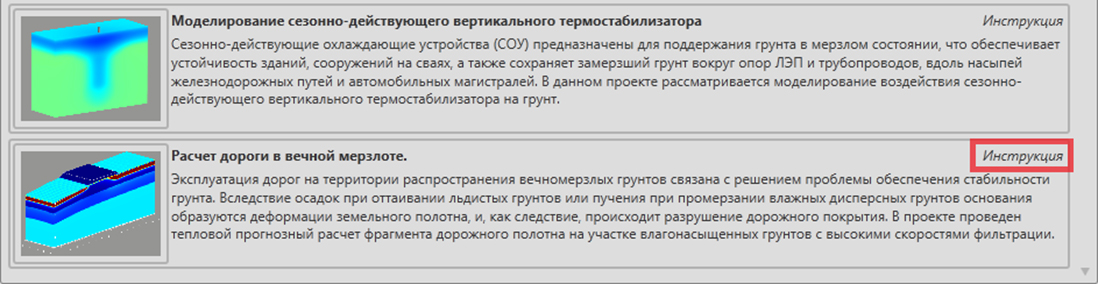

Инструкция по созданию проекта-примера «Расчет дороги в вечной мерзлоте»
Получить доступ к новой инструкции можно со стартовой страницы программного комплекса в списке примеров-расчетов.
Новая инструкция – расчет дороги в вечной мерзлоте
